지난번 포스팅에서는 OctoPrint 가 설치된 라즈베리 파이의 IP 주소를 알아내서 그 주소를 통해 라즈베리 파이에 접속하면 된다고 하였지만, 이것은 사실 반쪽 짜리 정답입니다.

​

공유기에서 할당한 192.168.0.21 이라는 주소는 공유기 내의 주소이기 때문에 같은 공유기 망 내에서만 접속이 가능합니다.

​

하지만 LTE 망을 사용 중인 핸드폰이나 회사, 학교 컴퓨터에서는 192.168.0.21 이라는 주소를 쳐봤자 엉뚱한 곳으로 가게 됩니다.

​

비유하자면 '192.168.0.21' 이라는 것은 '3동 406호'라고만 써있는 주소와도 같습니다.

​

같은 아파트에 살고 있다면 3동 406호라는 주소만으로도 친구 집에 갈 수 있지만, 외부인 입장에게 주소를 알려줄 때는 AA시, BB구 등의 광역 주소를 알려줘야지 3동 406호라는 주소만으로는 주소 기능을 할 수 없을 것입니다.

​

이번 포스팅에서는 '진짜' 주소를 이용해 외부 망에서도 OctoPrint 에 접속할 수 있게 해주는 공유기 세팅 방법을 공유드리도록 하겠습니다.

​

이러한 설정 과정을 '포트포워딩(Port forwarding)'이라 합니다.​

​

​

'진짜' IP 주소 알아내기

지난번에 알려드린 방법은 모두 공유기 내부의 IP주소를 알아내는 방법이었습니다.

​

앞의 비유를 이어가자면 아파트 내부에서 동, 호수를 알아내는 방법입니다.

아파트 자체의 주소를 알아내려면 다른 방법을 사용해야 하는데, 사실 지난번보다 훨씬 간단합니다.

​

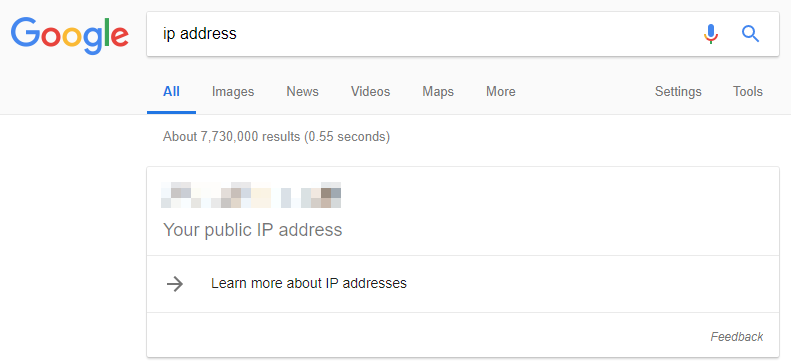

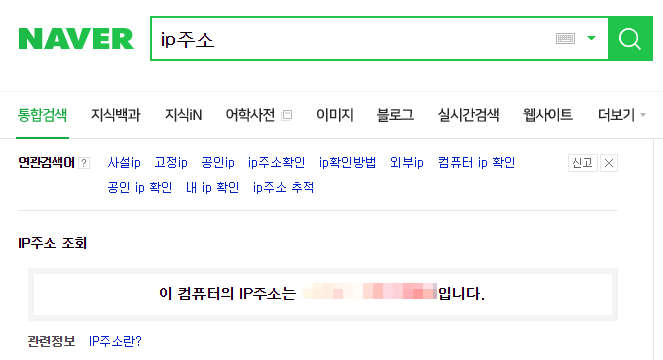

Google에 들어가서 'IP address'라고 검색하거나, 네이버에 들어가서 'IP 주소'라고 검색하면 IP 주소를 알려줍니다.

​



이 IP 주소는 '진짜' 주소이고, 각 인터넷 회선마다 겹치지 않게 고유한 값을 갖게 됩니다.

그렇기 때문에 IP를 추적하느니 하는 말을 뉴스에서 듣게 되는 것이죠.

​

이 주소는 비유하자면 'AA시 BB구 CC동 DD아파트'에 해당하는 값입니다.

대개는 이 주소는 공유기에 할당이 됩니다.

이 주소와 공유기 내에서 분배되는 'X동 Y호'의 값까지 알면, 라즈베리 파이에 접근할 수 있게 됩니다.

​

이론으로는 간단해보이지만 사실 여기서부터 초심자들의 고통(?)이 시작됩니다.

​

​

포트포워딩의 개념

포트포워딩(Port forwarding)은 포트(Port)를 전달(Forwarding)해주는 작업입니다.

영어로는 '용어 설명'이라기도 민망한 정말 직관적인 용어인데 마땅한 번역어가 없어 안타깝습니다.

​

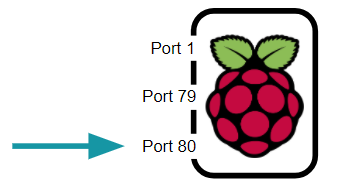

통신 기기들은 여러 개의 포트를 가지고 있습니다.

포트는 비유하자면 '문'과 같은 것입니다.

​

통신 기기들은 피자 배달 연락이 오면 문1을 열어주고, 택배 배송이 오면 문2를 열어주고, 친구가 오면 문3을 열어주는 식으로 데이터 송수신을 관리합니다.

이렇게 함으로써 데이터의 출입을 혼동 없이 관리할 수 있다는 정도로 이해하시면 충분할 것 같습니다.

​

OctoPrint 의 경우 디폴트로 80번 포트를 이용하도록 설정되어 있습니다.

​

지난번에 192.168.xxx.xxx 형식의 주소로 OctoPrint 에 접속을 했지만, 이것은 웹 브라우저들이 똑똑해져서 80번 포트를 알아서 찾아간 것이고 사실은 192.168.xxx.xxx:80 이라고 입력을 해주는 것이 더 정확한 지시입니다.

​

즉, OctoPrint 에 접속하기 위해서 우리는 라즈베리 파이의 수많은 포트 중 80번 포트에 접속을 하는 것이 필요합니다.

포트포워딩이 설정되지 않았을 때 생길 수 있는 혼선

쉽게 생각하면, 아래 그림처럼 공유기에 '80번 포트로 접근하게 해줘'라고 요청만 하면 될 것 같습니다.

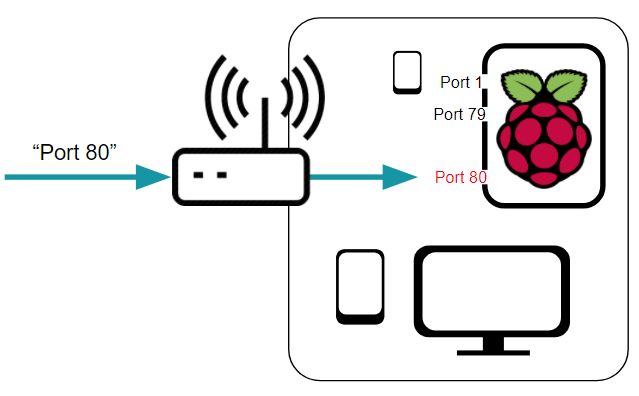

내 머릿속의 '80번 포트' 요청 흐름도. 하지만 이런 일은 일어날 수가 없다.

하지만 이것은 너무 단순한 생각이며 브라우저는 오류를 뱉어낼 것입니다.

​

뜬금없지만 공지영 작가의 <아주 가벼운 깃털 하나>라는 수필집에 나왔던 에피소드로 이 에러가 왜 발생하는지를 설명드리고 싶습니다.

<아주 가벼운 깃털 하나>에는 친구 '황보'의 에피소드가 등장합니다.

보통 '황보XX'의 이름을 가진 녀석이 반에 있다면 그 녀석은 별명처럼 '황보!'라고 불리기 마련입니다.

한번은 '황보'네 집에 전화를 했는데, 그때 오간 대화가 웃겨서 아직도 기억에 남습니다.

​

-안녕하세요! 황보네 아저씨시죠? 저 황보 친구인데 황보 좀 바꿔주세요.

-그래, 어느 황보를 바꿔줄까..? 우리 집에 황보가 7명이 있는데...

공지영, <아주 가벼운 깃털 하나> 삽입 삽화.

공유기에다 대고 'Port 80'를 요청하는 것도 이와 동일한 오류입니다.

'Port 80' 을 열어줄 수 있는 기기가 한두 대가 아닐 것이기 때문입니다.

​

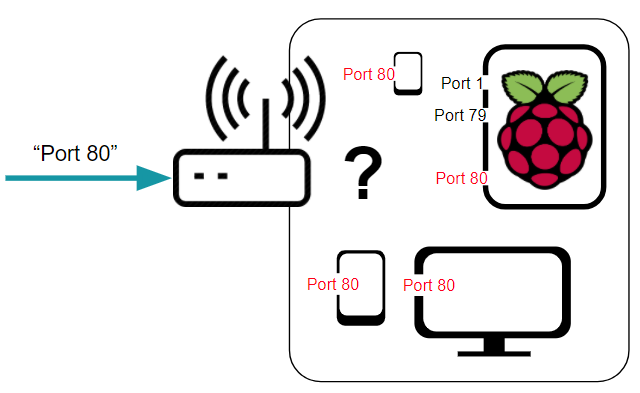

실제 '80번 포트' 요청 흐름도. 80번 포트라고만 하면 공유기 입장에서는 어떤 포트인지 특정을 하는 것이 불가능하다.

내 의도는 '(OctoPrint 가 설치된 라즈베리 파이의) Port 80'으로 접근해달라는 것이었지만, 앞의 수식어를 다 생략하고 'Port 80'만 요청을 했기 때문에 공유기 입장에서는 특정을 할 수가 없는 요청이 됩니다.

​

이런 모호함을 해결하기 위해 포트포워딩이 필요합니다.

​

​

교통 정리를 해주는 포트포워딩

포트포워딩은, 공유기의 포트를 이용해 공유기에 물린 기기들(라즈베리 파이, 컴퓨터, 핸드폰, ...)의 특정 포트에 진입할 수 있는 기능입니다.

​

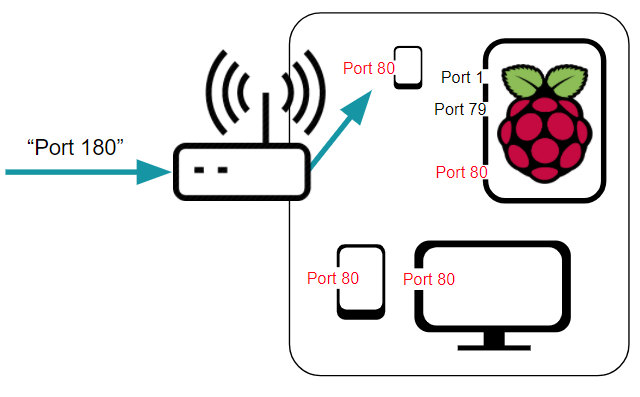

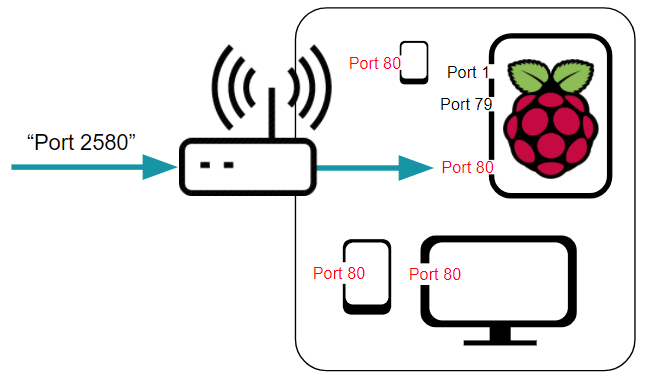

예를 들어 포트포워딩 설정에서 'Port 180으로 진입하면, 핸드폰의 Port 80 으로 요청을 보내줘'라고 지시를 해둠으로써, 핸드폰의 Port 80 에 접근할 수 있는 것입니다.

여기서 180은 사용자가 지정할 수 있는 임의의 숫자이며, 이 숫자를 지정하는 것이 포트포워딩 설정입니다.

​

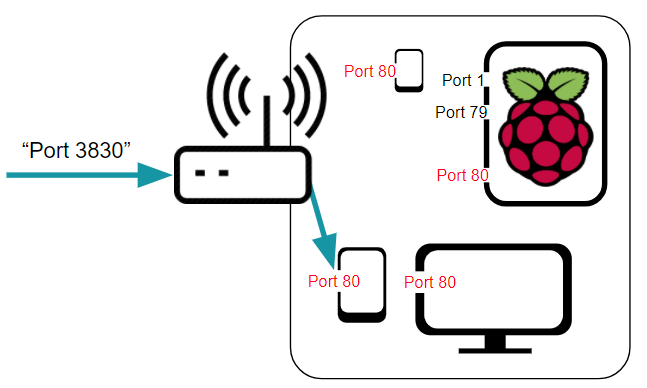

Port 180 으로 진입 시 핸드폰의 Port 80 으로, Port 2580 으로 진입 시 라즈베리 파이의 Port 80 으로, Port 3830 으로 진입 시 태블릿의 Port 80 으로 요청을 전달하는 식으로 사용자의 편의 대로 전달(Forwarding)설정을 하는 것이 가능합니다.

​







예를 들면 Port 1234 로 접속 시 라즈베리 파이의 80번 포트로 접속하라고 설정을 해놓고, 아까 네이버 혹은 구글에서 얻은 IP 주소에 1234 번 포트를 붙여서 접속하면 공유기 외부에서도 라즈베리 파이로 접속을 할 수가 있습니다.

​

즉, 아래의 주소가 광역적으로 접근이 가능한 완전한 주소가 됩니다.

211.124.53.89:1234 (IP주소:Port)

포트포워딩 설정 방법

포트포워딩의 설정은 공유기에서 해줘야 합니다.

그리고 공유기마다 메뉴가 다르기 때문에 일괄적인 설명을 드리기는 어렵지만, 대체로 비슷한 위치에 메뉴가 있으니 조금 시간을 들여 메뉴를 살펴보시면 설정을 진행하실 수 있을 것으로 생각합니다.

​

정 막히면 제조사에 '포트포워딩 방법'을 문의하거나 매뉴얼을 찾아보시는 것을 추천드립니다.

​

저는 IPTIME 공유기와 ASUS 공유기 메뉴를 일단 예시로 보여드리도록 하겠습니다.

​

1) 공유기 페이지 접속

공유기에 접속된 컴퓨터에서 크롬, 파이어폭스 등 웹브라우저를 열고 아래의 주소를 입력하면 공유기 설정 페이지로 이동할 수 있습니다.

​

192.168.0.1 또는 192.168.1.1 이 가장 일반적인 주소입니다.

​

만약 아이디와 비밀번호를 설정했다면 그 아이디와 비밀번호를 입력해서 로그인을 하고, 설정한 적이 없다면 초기 ID 와 비밀번호를 입력하여 설정 페이지로 진입합니다.

​

공유기 제조사	설정페이지 접속주소	초기 ID / 비밀번호
iptime (아이피타임)	http://192.168.0.1	admin/admin
QookHub(쿡허브)   HomeHub(홈허브)	http://172.30.1.254   http://172.30.1.254:8899	ktuser / megaap   ktroot / nespot
LGU+ (모델명 NAPL,CAPL)	http://192.168.123.254	admin
MyLGtv	http://192.168.219.1	user / power   admin / power
SKtelesys(SK텔레시스)	http://192.168.15.1:62207	root / skb_ipdcp
SK브로드밴드(DVW-2000N)	http://192.168.25.1	admin / admin
SKtv(MW-2010R)	http://192.168.20.1	admin / skbiptv   root / 1234 or admin
Anygate (애니게이트)	http://192.168.10.1
Buffalo (버팔로)	http://192.168.11.1	root / 공백
Unicorn (유니콘)	http://192.168.123.254	admin or admin / admin
LG axler (LG 엑슬러)	http://192.168.10.1
D-link (디링크)	http://192.168.0.1	admin / 공백
Samsung (삼성)	http://192.168.123.254	admin / admin
Zio (지오)	http://192.168.10.1
Wavecast (웨이브캐스트)	http://192.168.200.254   http://192.168.25.1	admin / admin
Linksys (링크시스)	http://192.168.1.1	admin / 1234 공백 / admin
Belkin (벨킨)	http://192.168.2.1
Netgear (넷기어)	http://192.168.0.1	admin / password   admin / 1234
Netop (넷탑)	http://192.168.0.1	admin / admin
Neple (네플)	http://192.168.10.1	admin
Levelone (레벨원)	http://192.168.123.254
NETWEEN (네트윈)	http://192.168.1.1	admin / admin
NEXT (넥스트)	http://192.168.100.1   http://192.168.0.1
Imation (이메이션)	http://192.168.10.1
ASUS (아수스)	http://192.168.10.1
SMC	http://192.168.2.1	smcadmin

출처: 크레이지 리모트

​

2) 포트포워딩 메뉴 탐색

관리자 페이지에 접속했다면 이제 포트포워딩 설정 메뉴로 접근해야 합니다.

IPTIME 기준으로 아래 이미지의 순서로 따라가시면 됩니다.

​

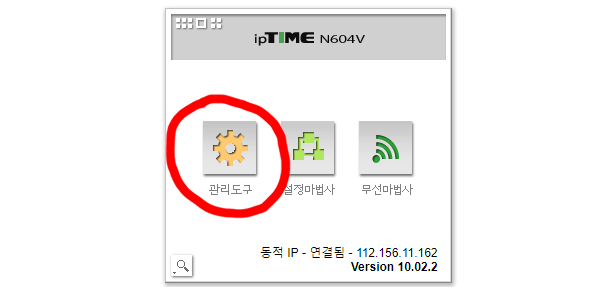

먼저 관리 도구로 들어갑니다.

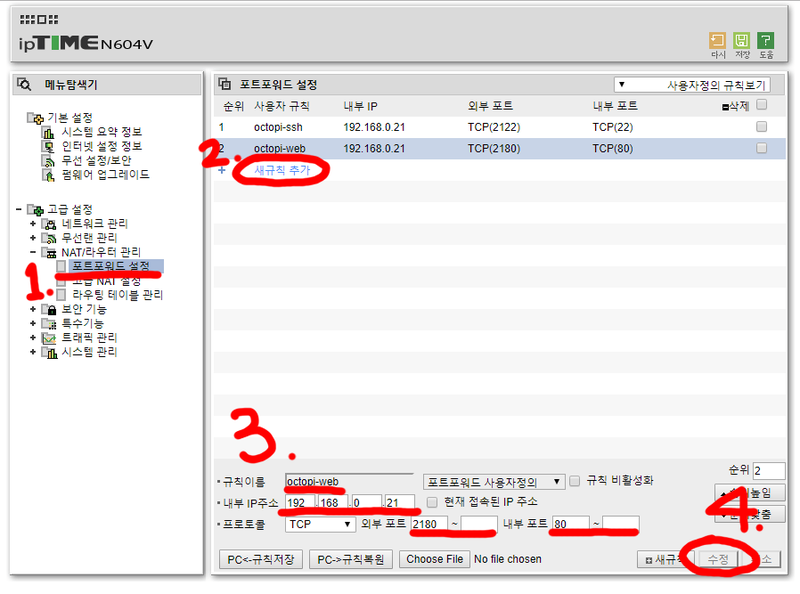

그리고 왼쪽 메뉴에서 아래와 같이 '포트포워드 설정'을 선택해줍니다.

오른쪽에 뜨는 포트포워드 설정 창에서 '새 규칙 추가'를 선택하고 아래의 필드를 채워줍니다.

​

-규칙 이름: 스스로 기억하기 쉬운 이름이면 어느 것이든 상관없습니다. 나중에 '이 설정이 무슨 라즈베리 파이 설정이던가? 태블릿용 설정이던가?' 식으로 헷갈리는 것을 방지하기 위한 용도입니다.

​

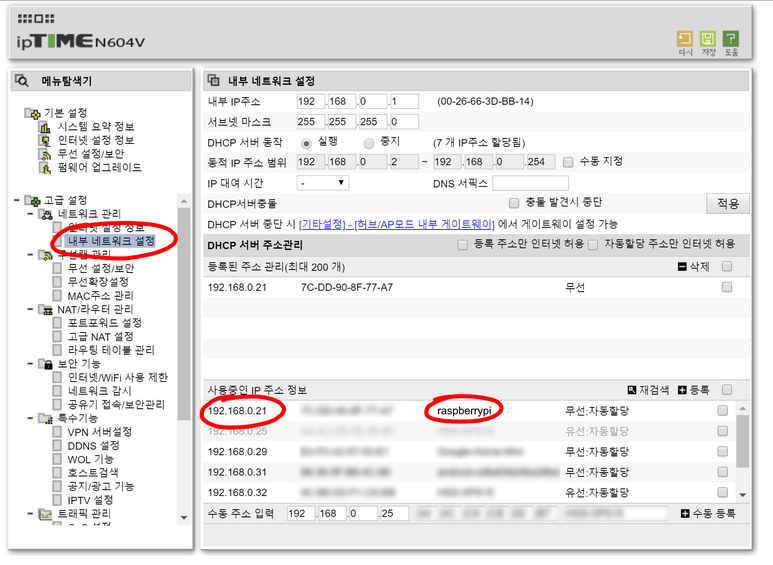

-내부 IP주소: 지난번 포스팅에서 알려드린 192.168.0.21 등의 주소입니다.

​

-외부 포트: 외부에서 접속할 때 사용할 포트입니다. 외우기 쉬우면서, 기존 포트와 겹치지 않도록 5자리 이상으로 설정하면 가장 좋습니다.

​

-내부 포트: OctoPrint 가 사용하는 Port 번호를 적어주어야 합니다. 80으로 고정입니다.

​

마지막으로 '적용', 혹은 '수정' 버튼을 눌러주면 설정이 완료됩니다.

​

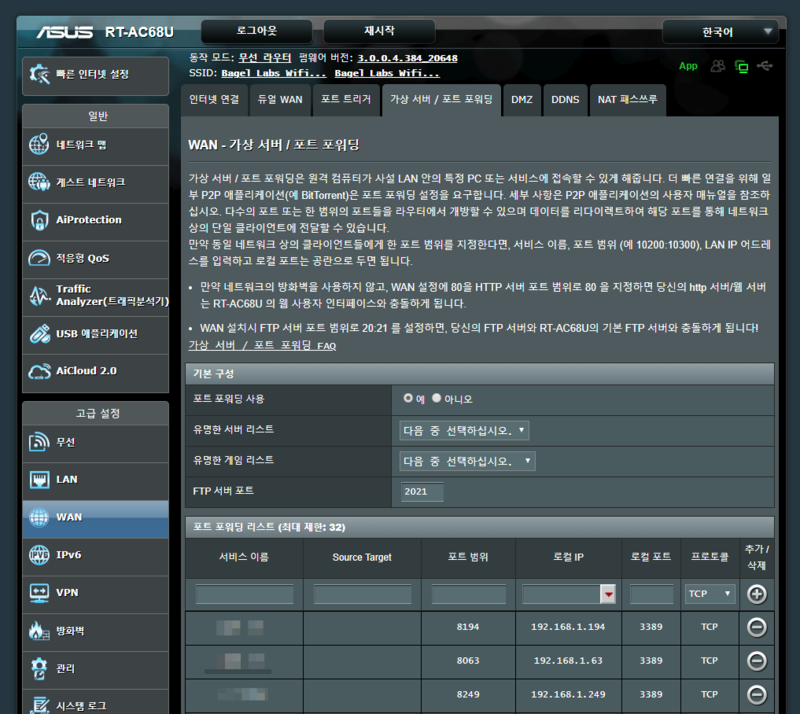

복습 겸 ASUS RT-AC68U 공유기의 설정 방법도 보여드리도록 하겠습니다.

ASUS 공유기에서는 포트포워딩이 WAN 메뉴에 있습니다.

-서비스 이름: 포트포워딩 규칙 이름을 넣어주시면 됩니다. 스스로 기억하기 쉬운 이름이면 어느 것이든 상관없습니다.

​

-포트 범위: 외부에서 접속할 때 사용할 포트 번호를 넣어주시면 됩니다. 기억하기 쉬우면서도 긴 숫자가 바람직합니다.

​

-로컬 IP: 해당 기기의 내부 IP주소입니다.

​

-로컬 포트: 해당 기기의 내부 포트 주소입니다. OctoPrint 의 경우 80이 될 것입니다.

​

참고로 공유기 제조사 별 포트포워드 설정 메뉴는 아래와 같다고 하니 메뉴를 찾기 어려우시면 아래 표에서 공유기를 직접 검색해보세요.

공유기 제조사	설정메뉴 들어가기
iptime (아이피타임)	관리도구 → 고급설정 → 포트포워드 설정
QookHub(쿡허브)   HomeHub(홈허브)	고급설정 → 트래픽 관리 → 포트포워딩 설정
LGU+ (모델명 NAPL,CAPL)	고급설정 → NAT설정 → 포트 포워딩
MyLGtv	Network 설정 → NAT설정 → 하단의 포트포워딩
SKtelesys(SK텔레시스)	Firewall → Policles → Port Forwarding
SK브로드밴드(DVW-2000N)	방화벽 → 포트포워딩
SKtv(MW-2010R)	NAT → Port Forwarding
Anygate (애니게이트)	전문가 설정 → 트래픽 제어 → 포트포워딩
Buffalo (버팔로)	게임 포트 → 포트포워딩
Unicorn (유니콘)	가상서버 → 포트포워딩 , 포트포워딩 → 가상서버
LG axler (LG 엑슬러)	고급메뉴 → 포트포워딩
D-link (디링크)	고급 → 포트포워딩(없으면 가상서버)
Samsung (삼성)	고급설정 → 포워딩 → 가상서버(포트포워딩)
Zio (지오)	NAT → 포트포워딩
Wavecast (웨이브캐스트)	고급설정 → 포트포워딩 , Firewall → Port forwarding
Linksys (링크시스)	Applications & Gaming → Port Range Forward
Belkin (벨킨)	방화벽 → 가상서버
Netgear (넷기어)	고급 → 포트포워딩 → Add Custom Service
Netop (넷탑)	방화벽 설정 → 가상서버 설정
Neple (네플)	고급기능설정 → 가상 서버
Levelone (레벨원)	포워딩 규칙 → 가상서버
NETWEEN (네트윈)	고급설정 → NAT → 포트포워딩
NEXT (넥스트)	NAT → 가상서버(포트포워딩)
Imation (이메이션)	고급기능설정 → 가상 서버
ASUS (아수스)	NAT설정 → 가상 서버
SMC	고급설정 → NAT → 가상서버 설정

출처: 크레이지 리모트

​

3) 접속 테스트

이제 앞에서 얻었던 '진짜 IP주소'에 위에서 설정한 포트포워딩 외부 포트를 조합해서 고유 주소를 만들 수 있습니다.

​

예를 들어 진짜 IP주소가 211.156.32.67 이었고, 앞 단계에서 설정한 포트포워딩 외부 포트가 2580 이었다면 아래의 주소를 입력함으로써 전세계 어디에서든 해당 기기의 해당 포트에 접근을 할 수가 있습니다.

​

211.156.32.67:2580

포트포워딩 많이 쓰세요!

여러 네트워크 기능을 사용하는 데 있어 특정 포트에 접근하는 것이 필수 과정이 되는 경우가 많습니다.

원격 접속 프로그램들이나, SSH, FTP 등 쓸 만한 기능들은 전부 고유 포트를 사용합니다.

​

공유기 설정의 고수가 되는 첫걸음이라 생각하시고 조금 헷갈리시더라도 물고늘어져서 공유기 기능을 최대치로 잘 활용하시길 바랍니다.
