케이스, 파워, 각종 하드웨어들의 선 연결작업

(케이블의 종류나 연결 방법등은 제품마다 차이가 있으니, 각 제품의 메뉴얼을 참조하면서 진행하세요)

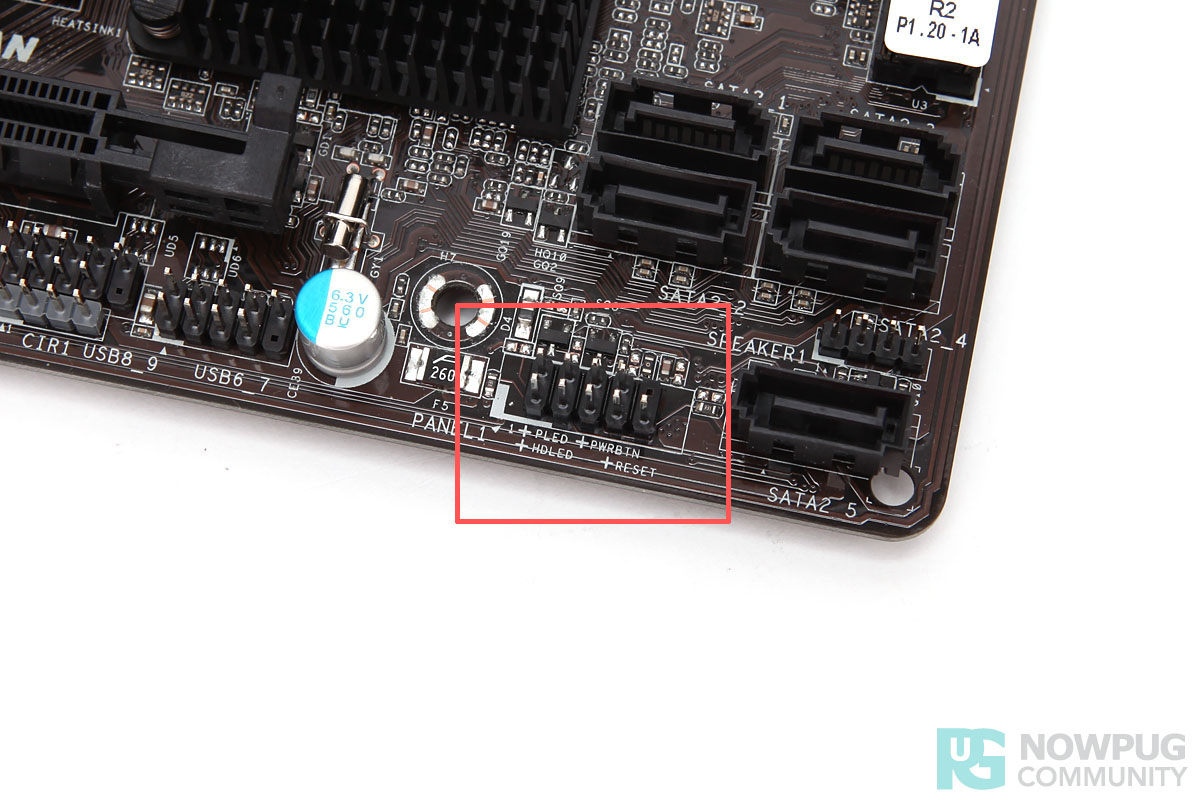

사각형으로 표시된 부분이 I/O 패널 입니다.



여기에 케이스에서 제공되는 파워 LED (PLED), 파워버튼 (PWRBTN), 하드디스크 LED (HDLED), 리셋 (RESET)

등의 기능을 하는 케이블 또는 커넥터를 연결하게 됩니다.



보통 케이블 끝단이나 메인보드 패널 표면에는 해당 기능들의 명칭이 프린트되어 있어서, 각 명칭에 해당하는 선들을

극성만 맞춰서 (+ , - 극성) 연결해주면 그만인데, 간혹 이 부분이 표기되어 있지 않은 메인보드들이 있습니다.



(주로 MSI 메인보드들이 그러한데, 요즘은 모르겠네요) 이런 경우라면, 메인보드 매뉴얼을 참조하면 됩니다.

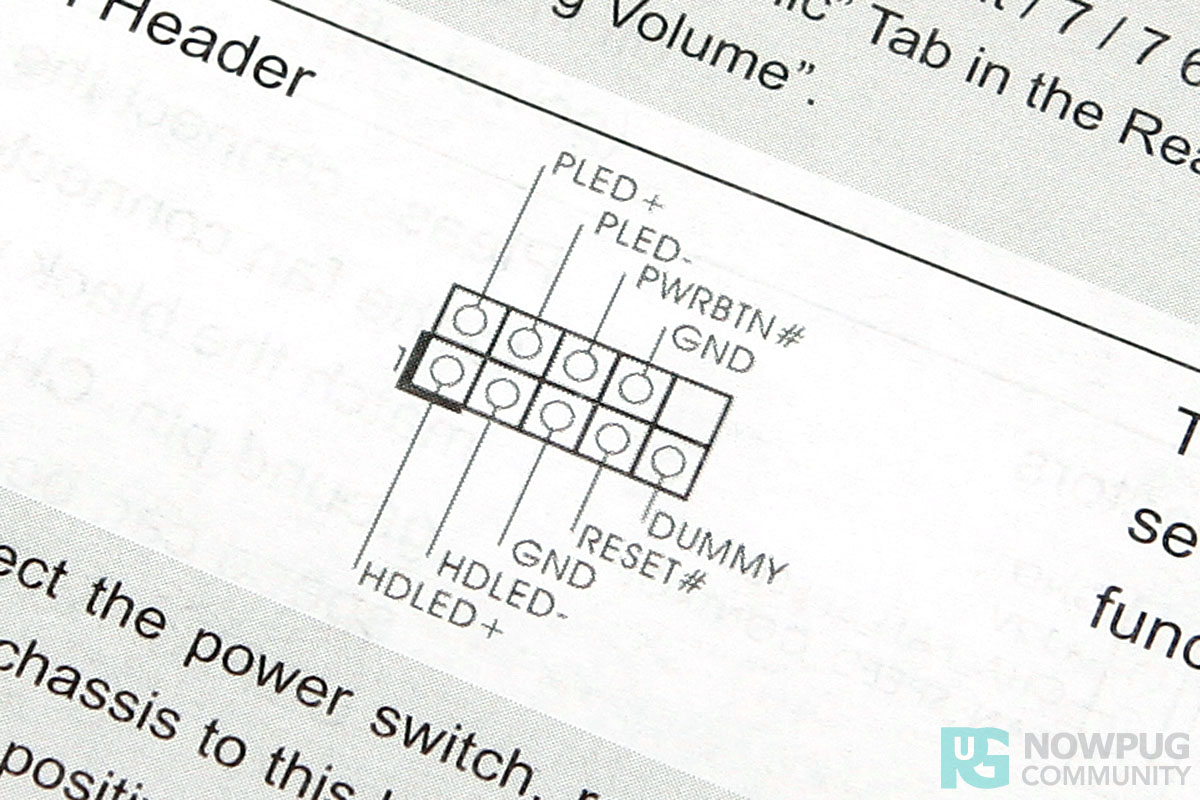

위와같이 매뉴얼을 참고하면, 각 패널의 구성과 극성까지 알 수 있습니다. (이런 정보가 없는 메인보드 매뉴얼은 없으니, 절대 안심하시고, 천천히 찾아보세요. 설마 정말 저 내용이 없는 메인보드를 구입하셨다면, 그건 기본도 안된 쓰레기 제품입니다. 근데 그런제품은 여지껏 본적이 없으니 ^^)











핀이 중간에 빠져 있는 경우나 끝쪽에 하나쯤 없을수 있는데, 이걸 바탕으로 정확한 위치와 극성을 바로 잡을수 있습니다.

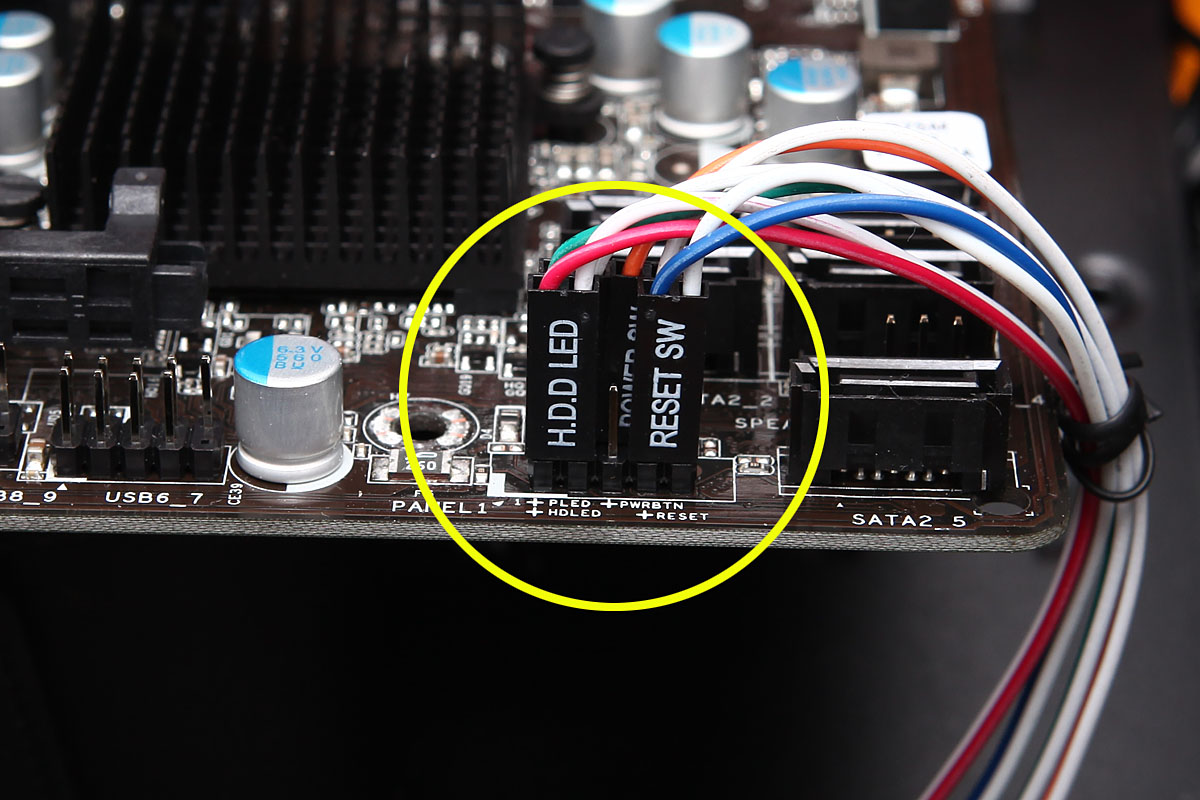

연결은 사진과 같이 같은 명칭끼리 연결하시면 되는데 극성을 따지는 선들이 있습니다. 바로 PLED와 HDD LED (또는 IDE LED 라고도 표기함) 입니다.



연결시 주의해서 확인후 연결해 주세요. 만약 커넥터 끝에 극성표시가 안되어있다면, 선들의 색으로 극성 구분이 가능한데,

보통 공통적으로 사용된 선의 색이 있다면, 그쪽이 마이너스일 확률이 매우 높습니다.

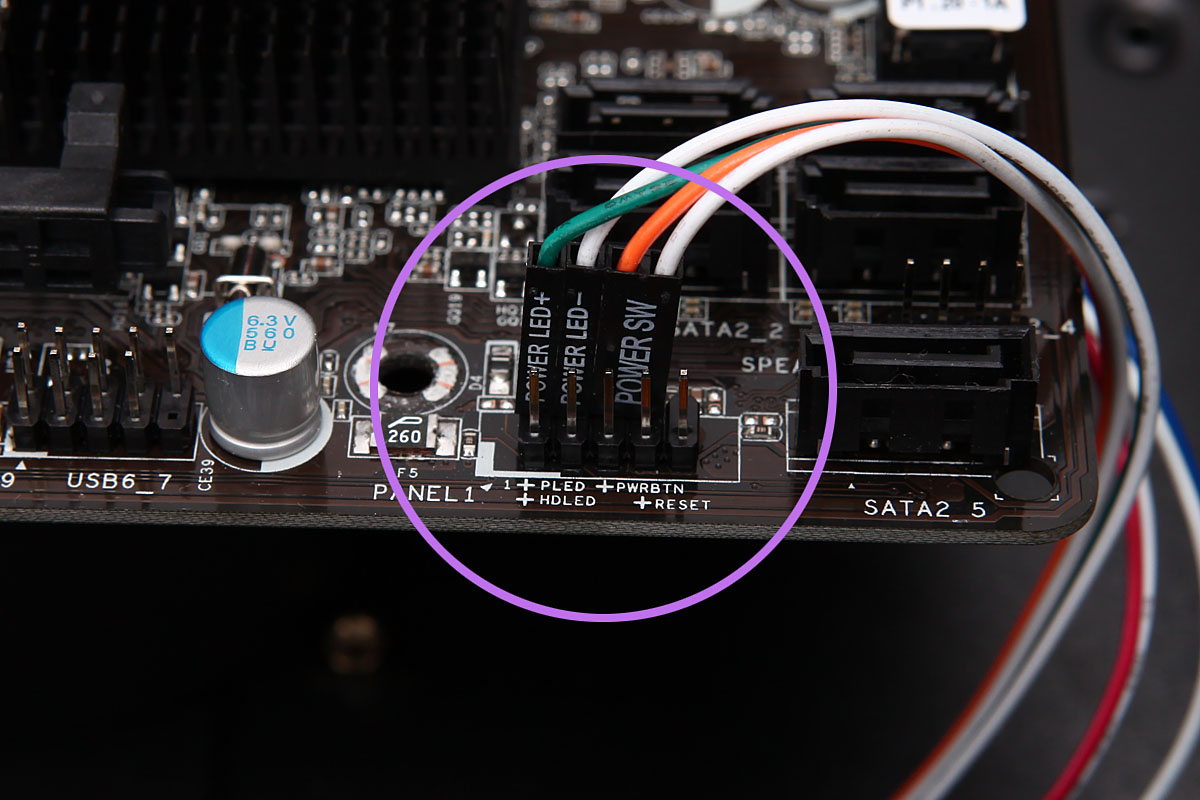

위의 사진의 경우는 물론 커넥터 끝단에 + 와 - 가 표기되어 있지만, 설령 되어 있지 않더라도, 모든선에 흰색이 공통적으로 사용되었으니 흰색선이 마이너스(-)가 됩니다. (제품마다 선 색이 다를수있음)









케이스의 파워 On 스위치나 Reset 스위치도 여기 패널에 연결되기 때문에, 반드시 신경써줘야 합니다.

특히 HDD LED 나 Power LED 의 경우는 극성이 다를경우 케이스의 LED 에 불빛이 들어오지 않습니다.



(혹시라도 극성을 다르게 꽂았다고 하더라도, LED 를 점등시키는 위치라면 LED 가 안들어오고, 전원 스위치를 켜고, 끄는것과 관련된 위치라면, 해당 스위치가 동작되지 않는 정도가 전부이니, 과도하게 쫄(?) 필요는 없습니다)





파워나 리셋의 경우는 극성이 달라도 위치가 서로 갖다면, 동작하는 경우도 있습니다.

+ 와 - 의 개념만 정확하게 알 수 있다면, 어렵지 않게 극복할 수 있는 부분되겠습니다~
