순서도 (flowchart)



순서도(flowchart)는 다이어그램의 종류중 하나로 어떤 일을 처리할때 여러 종류의 상자와 이를 이어주는 화살표를 이용해

명령의 순서를 보여주는 알고리즘(algorithm)1 혹은 프로세스(process)2를 말한다

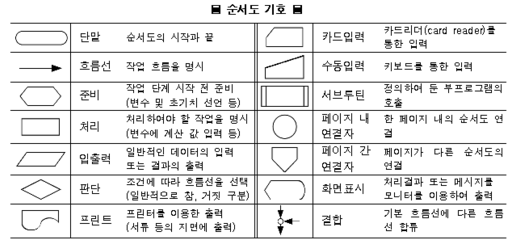

순서도 기호







순서도 사용 예

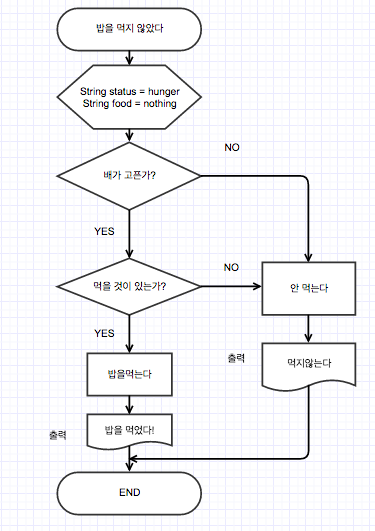

식사를 하기전에 생각하는 알고리즘을 순서도로 변환 시켜보면 아래와 같다





<순서도로 보는 간단한 식사 순서도>







?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

// 현재상태, 음식, 행동 변수     String status = "hunger";     String food = "nothing";     String doing = "nothing";           // 배가고픈가?     if(status == "hunger"){         // 음식이 있는가?         if(food == "nothing"){             doing = "밥을 먹는다";             System.out.println("먹는다");         }     }else{         doing = "안 먹는다";         System.out.println("먹지 않는다");     } }

<JAVA 코드로 보는 식사 순서도>

출처: https://codingisgame.tistory.com/10 [Coding or Gaming]
